Елинс Инженеринг ЕООД притежава комплект за откриване на нискоомни и високоомни кабелни повреди модел "CF-LOKATOR MV-03". Комплектът позволяват откриване на повреди в разпределителни кабелни линии с номинално работно напрежение до 20 кV. Комплекта се състои от следните устройства:

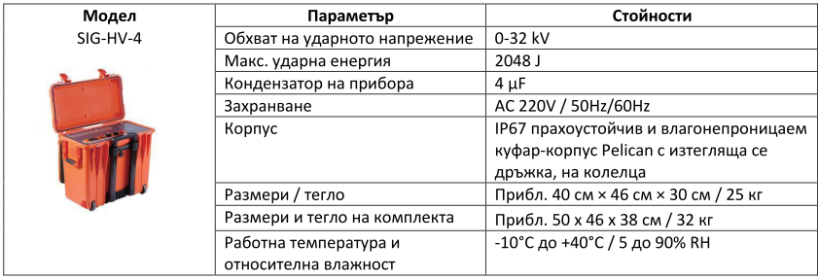

1. ИМПУЛСЕН ГЕНЕРАТОР SIG-HV-4, работещ по метода на импулсния ток, използван за предварително локализиране мястото на повредата при работа с подходящ импулсен рефлектометър и точно определяне мястото на повредата при работа с подходящ магнитно-акустичен приемник:

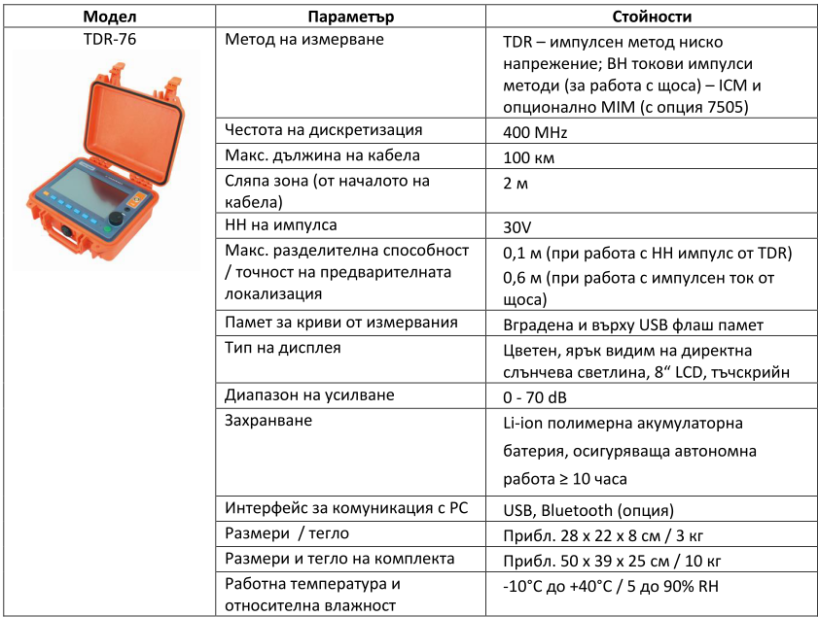

2. ИМПУЛСЕН РЕФЛЕТОМЕТЪР TDR-76 за предварително определяне разстоянието до повредата по метода на рефлектометрията във времето (TDR):

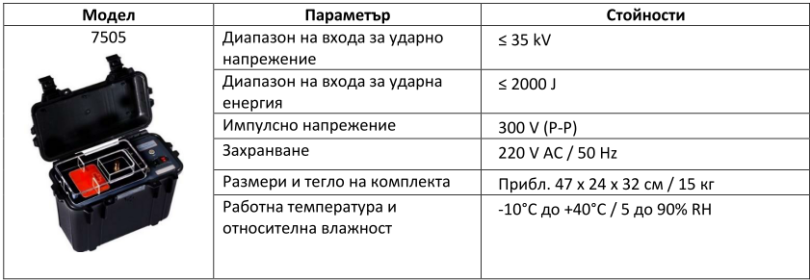

3. ВН ФИЛТЪР 7505 за измерване по метод на серия ВН токови импулси (MIM) при работа с ударно-импулсни генератори:

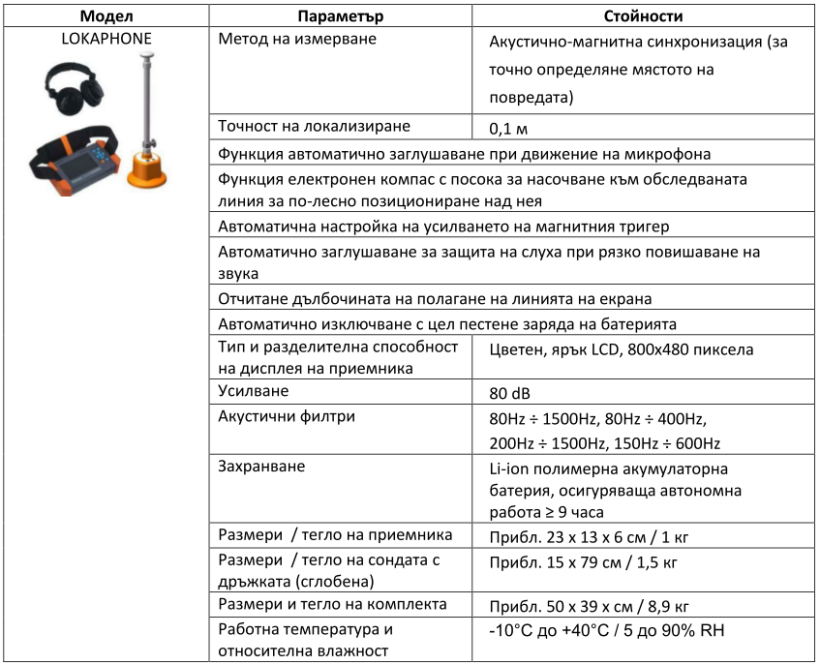

4. ПРИБОР LOKAPHONE с магнитно-акустичен приемник за точно определяне мястото на повредата:

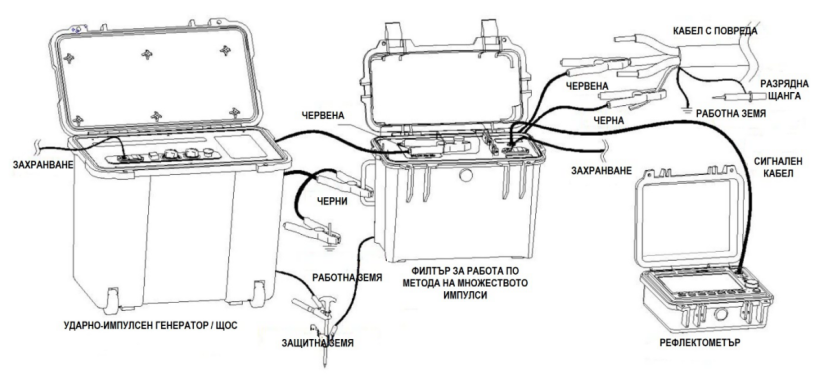

5. КОНФИГУРАЦИЯ НА ОБОРУДВАНЕТО за откриване на повреда по кабелна линия до 20kV:
6. ТЪРСЕНЕ НА ПОВРЕДА ПО КАБЕЛНА ЛИНИЯ ДО 20kV С ПРИБОР LOKAPHONE след конфигурация на оборудването:

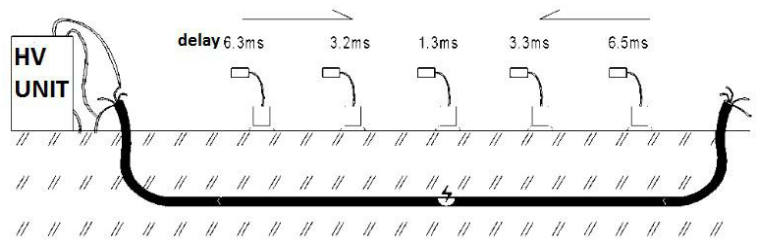

6.1. АКУСТИЧНО - МАГНИТНА СИНХРОНИЗАЦИЯ:

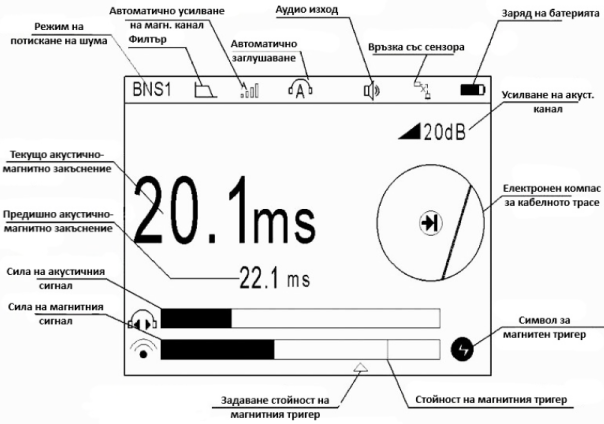

6.2. ИНТЕРФЕЙС В РЕЖИМ НА ИНТЕЛИГЕНТНО ПОЗИЦИОНИРАНЕ:
6.3. ИЗОБРАЗЯВАНЕ НА ИМПУЛСА В МЯСТОТО НА ПОВРЕДАТА НА КАБЕЛА НА ЕКРАНА НА ИМПУЛСЕН РЕФЛЕТОМЕТЪР TDR-76:
7. ТЪРСЕНЕ НА ПОВРЕДА ПО КАБЕЛНА ЛИНИЯ НН С ПОМОЩТТА НА ИМПУЛСЕН РЕФЛЕТОМЕТЪР TDR-76:
Режим TDR (импулсен метод с ниско напрежение) се използва при нискоомни кабелни повреди, повреда от тип късо съединение и повреда от тип прекъсване. Може да се използва и за измерване на дължината на кабела и определяне скоростта на вълната. Метода е подходящ за откриване на повреди по кабели на вътрешни електрически инсталации, такива изградени за апартаменти, къщи, офиси и други.

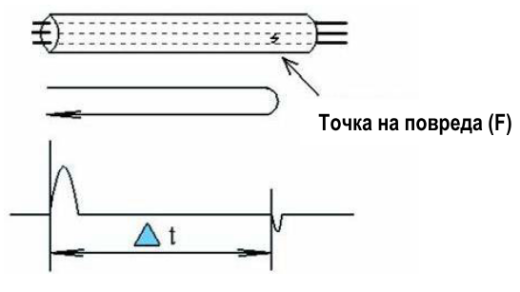

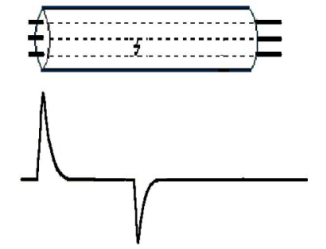

Принципна диаграма:

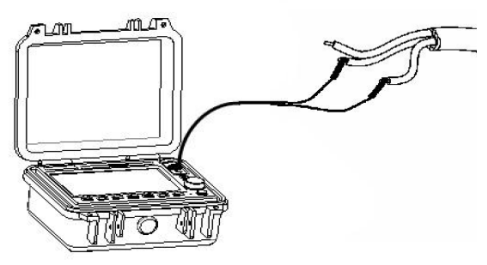

Схема на свързване:

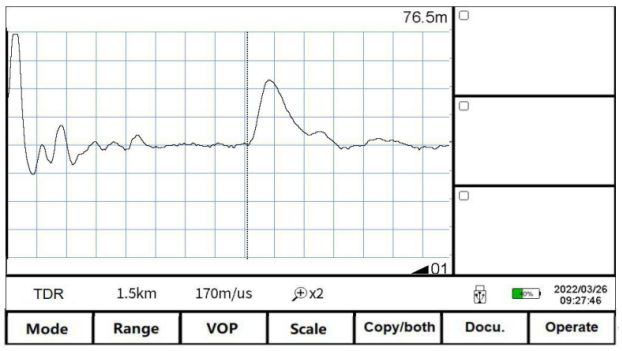

Визуализация на мястото на повредата на кабел НН на екрана на ИМПУЛСЕН РЕФЛЕТОМЕТЪР TDR-76:
